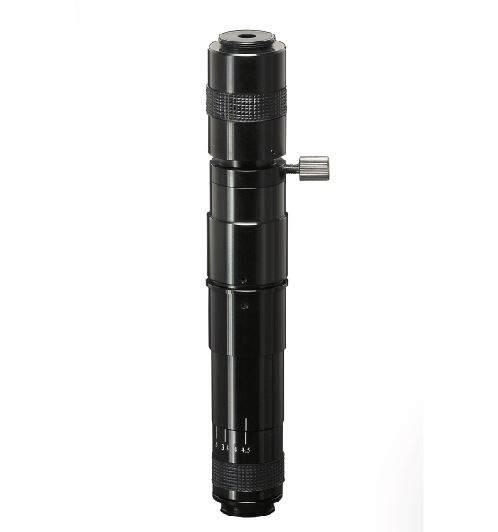

DMZH0745 经典小型连续变倍单筒视频显微镜
主要特点：500万有效像素、2/3" sony ICX282 CCD 、像元尺寸3.4 μm x 3.4 μm 、36bit 彩色深度
- 产品简介
- 技术参数
- 可选配件
DMZH0745 经典小型连续变倍单筒视频显微镜简介：
◇ 采用独特的光学系统和精密机械结构。
◇ 变倍过程全程清晰无闪动。
◇ 可用LED近轴照明和同轴照明，满足观察不同物体的需要。
◇ 适用于电子设备、半导体、LCD、LED等领域的数码成像观察、检测和测量。
◇ 可订制定格定倍，如：DMZH0745-D定格定倍即在变倍过程中，可实现倍率的反复准确定位，特别适合于二维，三维检测

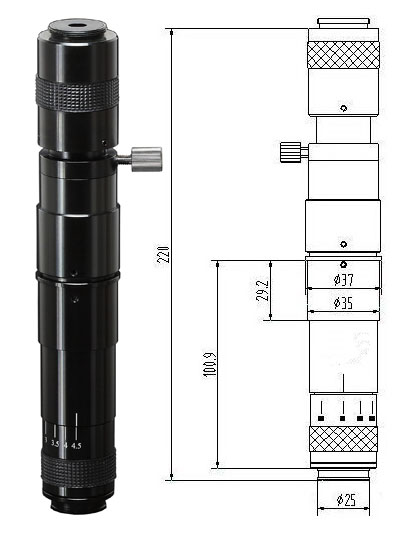

DMZH0745 经典小型连续变倍单筒视频显微镜外形尺寸：

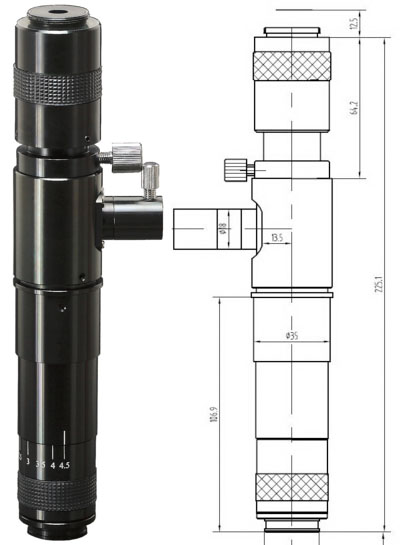

DMZH0745C 同轴照明经典小型连续变倍单筒视频显微镜外形尺寸：
1、DMZH0745 经典小型连续变倍单筒视频显微镜主要技术规格：
| 物镜连续变倍范围 | 0.7X~4.5X |
| 变倍比 | 6.4:1 |
| 标准工作距离 | 90mm（1X物镜） |
| 照明 | 可调光高亮度长寿命LED同轴照明；LED环形灯照明 或光纤冷光源 |
| 主机与支架配合尺寸 | Φ35mm ，加外套为Φ45mm |
| 接口 | 标准CS接口（支承面到CCD靶面距离为12.5mm） |
2、DMZH0745 经典小型连续变倍单筒视频显微镜光学参数：
| 倍率 | NA | 景深 | 分辨率 | TV失真 | 其它 |
|---|---|---|---|---|---|
| 0.7X | 0.028 | 2.0mm | 12.0μm | 0.10% | 安装尺寸：Φ35mm或Φ45mm 最大兼容相机：1/2" CCD 螺纹接口：1英吋32扣 |
| 2.0X | 0.066 | 0.30mm | 5.1μm | 0.05% | |
| 4.5X | 0.073 | 0.12mm | 4.6μm | 0.02% |
| 物镜 | 项目 | CCD接头 | |
|---|---|---|---|
| 0.5X | 1X | ||
1X WD:90mm |
光学放大倍数 | 0.35X～2.25X | 0.7X～4.5X |
| 视场范围（）mm | 10.3X13.7～1.6X2.13 | 5.14X6.86～0.8X1.07 | |
0.5X WD:175mm |
光学放大倍率 | 0.175X～1.125X | 0.35X～2.25X |
| 视场范围(mm) | 20.57X27.4～3.2X4.27 | 10.29X13.7～1.6X2.13 | |
| 2X WD:34mm | 光学放大倍率 | 0.7X～4.5X | 1.4X～9X |
| 视场范围(mm) | 5.14X6.86～0.8X1.07 | 2.57X3.43～0.4X0.53 | |
| 变倍主体连续变倍范围0.7X～4.5X | |||
| 可选配件 | |||||||
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
| 光纤强光源 | 移动台 | 万向支架 | 调焦支架 | 底座 | CCD接口 | 金相物镜 | 相机 |
