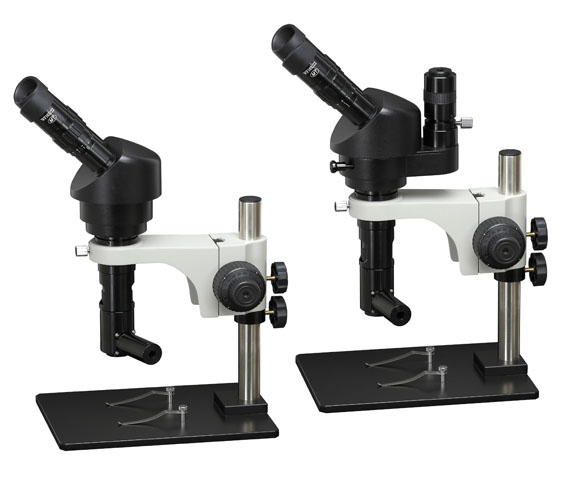

DMZH1175高对比度单筒视频显微镜
主要特点：
- 产品简介
- 技术参数
- 可选配件
DMZH1175高对比度单筒视频显微镜主要特点：
◇ 包括DMZH1175BC（双目），DMZH1175BTC（三目）。
◇ 高品质的同轴照明效果，对比度、清晰度极佳 。
◇ 除了配置同轴照明外，也可配接LED环形照明。
◇ 可同时进行视频显示和双目目视观察，目视观察成正像。
◇ 接头可接CCD（或CMOS）摄像头、数码相机、胶卷相机。
◇ 特别适合于细小深孔底面检查，LCD缺陷检查，平面印刷品和其它高、低反射率同时存在的物品的检查和测量。
DMZH1175高对比度单筒视频显微镜技术参数：
| 主要技术规格 | |
|---|---|
| 目视放大倍数 | 11X~75X（配WF10X/22目镜），扩展最高倍率450X（配30X目镜） |
| 连续变倍范围 | 1.1X～7.5X |
| 工作距离 | 73mm |
| 镜筒 | 双目头目镜筒倾斜45° |
| 光源 | 可调光高亮度长寿命LED同轴照明,可选超强亮度光纤冷光源 |
| 瞳距调节范围 | 52mm-76mm |
| 视度调节范围 | ±6屈光度 |
| 支架与主机配合尺寸 | Φ45mm |
| 双目目镜观察光学参数 | ||
|---|---|---|
| 目镜 | 光学项目 | 主机 |
| 10X/Φ22 | 总放大倍率 | 11X~75X |
| 视场范围(mm) | Φ20~Φ2.93 | |
| 15X/Φ17 | 总放大倍率 | 16.5X~112.5X |
| 视场范围(mm) | Φ15.45~Φ2.27 | |
| 20X/Φ14 | 总放大倍率 | 22X~150X |
| 视场范围(mm) | Φ12.73~Φ1.87 | |
| 30X/Φ9 | 总放大倍率 | 33X~225X |
| 视场范围(mm) | Φ8.18~Φ1.2 | |
| 工作距离 | 73 | |
| 变被体连续变倍范围： 1.1X -7.5X | ||
| 视频显示光学参数 | ||
|---|---|---|
| 光学项目 | CCD接头 | |
| 0.5X | 1X | |
| 总放大倍率 | 0.55X~3.75X | 1.1X~7.5X |
| 视场范围(mm) | 6.55X8.73~0.96X1.28 | 3.27X4.36~0.48X0.64 |
| 工作距离 | 73 | |
| 变倍主体连续变倍范围 1.1X～7.5X | ||
| 可选配件 | |||||||
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
| 光纤强光源 | 移动台 | 万向支架 | 调焦支架 | 底座 | CCD接口 | 金相物镜 | 相机 |
