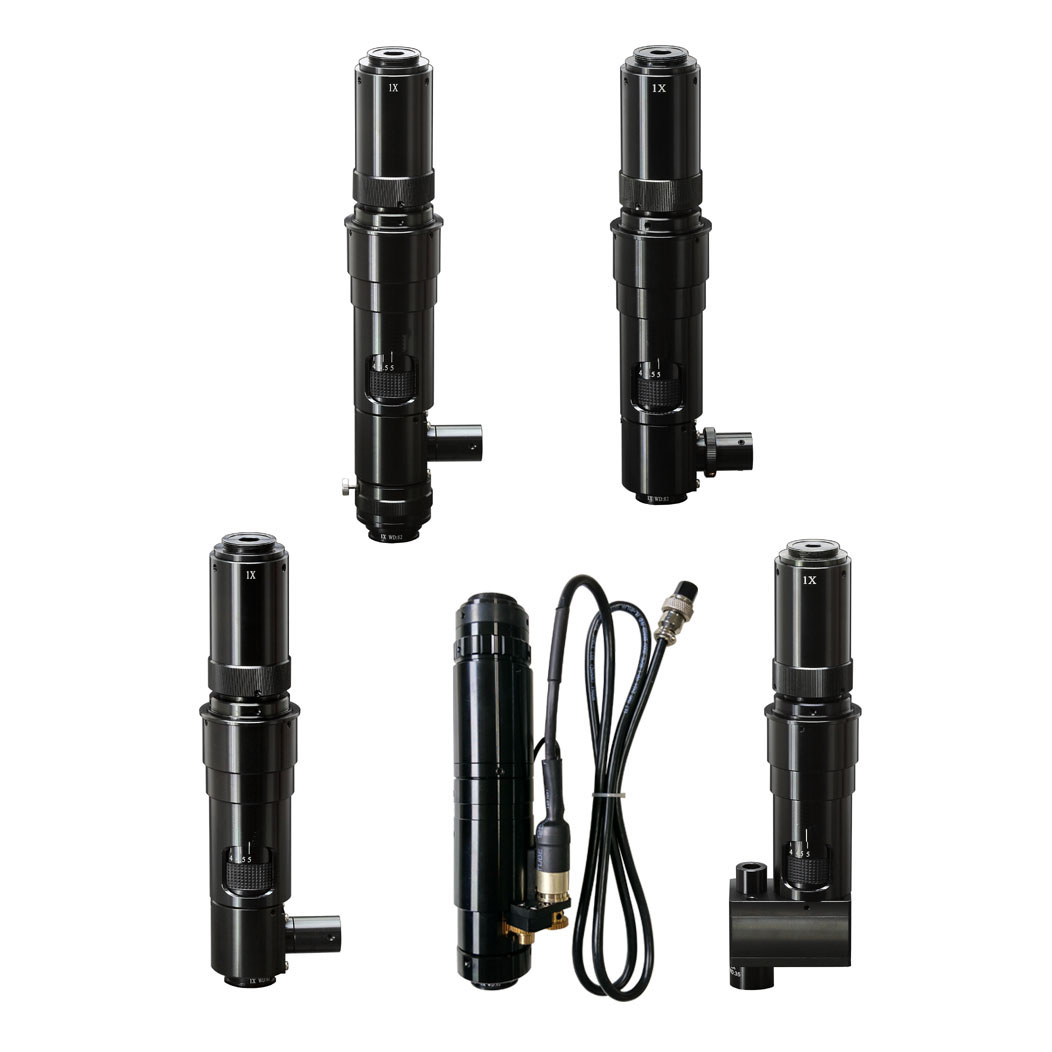

DMZH0850 高分辨率单筒视频显微镜

.

◇ 采用无限远光学系统和同轴照明光学系统。

◇ 具有高分辨率和高清晰度品质。

◇ 可使用LED或光纤冷光源同轴照明，满足观察不同物体的需要。

◇ 适用于电子设备、半导体、LCD、LED等领域的数码成像观察、检测和测量。



◇ 其定格定倍机型为DMZH0850-D， 定格定倍即在变倍过程中，可实现倍率的反复准确定位，特别适合于二维，三维检测。



◇ 出色的同轴照明效果，可外接点光源或光纤冷光源，特别适合于LCD的加工及检验以及反光物体的观察。







◇ 变倍系统采用进口的微型步进电机，精心设计的信号控制模块，确保每一次变倍都准确。

◇ 设计精密的运动机构，有极高的重复精度和光轴同心度。

◇ 极佳的成像性能，高精度，失真小。

◇ 设计紧凑，易安装调试。



名称	规格	DMZH0850	DMZH0850C	DMZH0850-D	DMZH0850C-PL	DMZH0850C-MA	DMZH0850C-SA	DMZH0850-AZ
变倍主体	连续变倍0.75X~5X	●	●	●	●	●	●	●
物镜	0.3X	○	○	○	○	○	○	○
	0.5X	○	○	○	○	○	○	○
	0.75X	○	○	○	○	○	○	○
	1X	●	●	●	●	●	●	●
	2X	○	○	○	○	○	○	○
CCD接头 （摄像适配器）	0.3X	○	○	○	○	○	○	○
	0.4X	○	○	○	○	○	○	○
	0.5X	○	○	○	○	○	○	○
	0.67X	○	○	○	○	○	○	○
	1X	●	●	●	●	●	●	●
	1.5X	○	○	○	○	○	○	○
	2X	○	○	○	○	○	○	○
照明光源	点光源（可选光纤光源）	-	●	-	●	●	●	-
	环形灯	○	○	○	○	○	-	○
带分划板1X接头	带分划板1X接头	○	○	○	○	○	○	○
其它功能	整数倍定位	○	○	●	○	○	○	○
	带偏光	○	○	○	●	○	○	○
	带微调焦接头	○	○	○	○	●	○	○
	光路180°转向	○	○	○	○	○	●	○

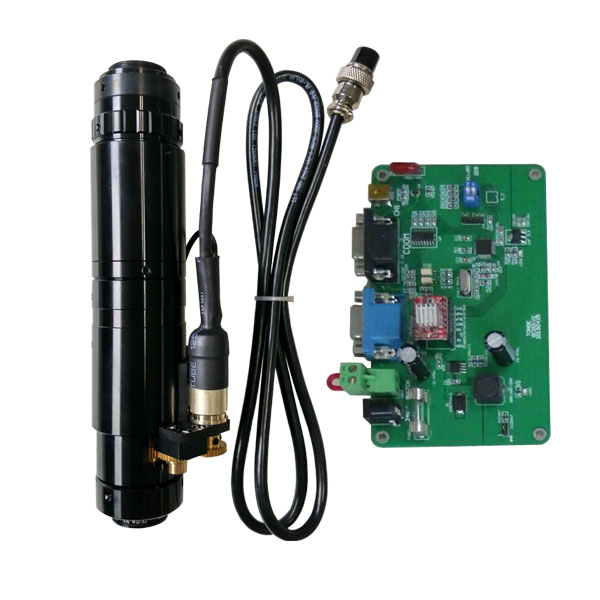

	电动变倍	○	○	○	○	○	○	●

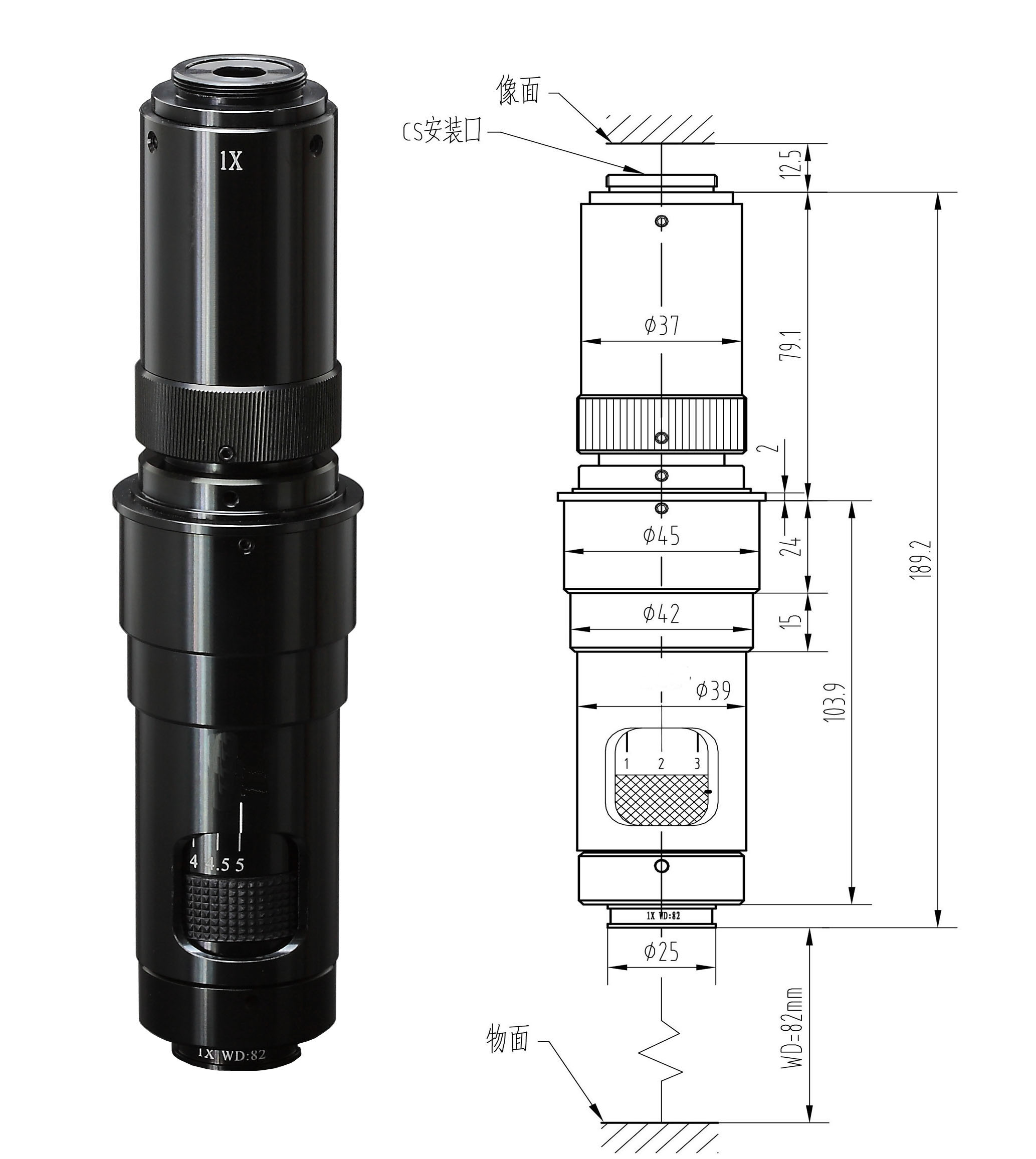

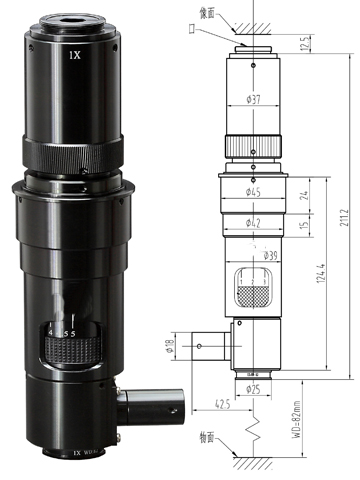

镜筒安装尺寸	Φ45mm	●	●	●	●	●	●	●
可直接外接RMS螺纹金相物镜		○	○	○	○	○	○	○
M26*0.706 95mm齐焦金相物镜		○	○	○	○	○	○	○
备注：● 为标配，○ 为可选，- 为无；CCD(CMOS)接口型式为CS。



倍率	NA	景深	分辨率	TV失真	其它
0.75X	0.03	1.8mm	11.2um	0.26%	安装尺寸：Φ45mm 最大兼容相机：1/2" CCD 螺纹接口：1英吋32扣
2X	0.067	0.30mm	5.0um	0.31%
5X	0.097	0.08mm	3.5um	0.12%



物镜	项目	CCD接头
		0.3X	0.4X	0.5X	0.67X	1X	1.5X	2X
0.3X WD:293mm	光学放大倍数	0.07X-0.45X	0.09X～0.6X	0.11X～0.75X	0.15X～1X	0.225X～1.5X	0.34X～2.25X	0.45X～3X
	视场范围（）mm	51.4X68.6～8X10.67	40X53.33～6X8	32.7X43.6～4.8X6.4	24X32～3.6X4.8	16X21.3～2.4X3.2	10.6X14.12～1.6X2.13	8X10.67～1.2X1.6
0.5X WD:175mm	光学放大倍率	0.11X～0.75X	0.15X～1X	0.19X～1.25X	0.25X～1.675X	0.375X～2.5X	0.56X～3.75X	0.75X～5X
	视场范围(mm)	32.7X43.6～4.8X6.4	24X32～3.6X4.8	18.9X25.3～2.88X3.84	14.4X19.2～2.15X2.9	9.6X12.8～1.44X1.92	6.4X8.6～0.96X1.28	4.8X6.4～0.72X0.96
0.75X WD:117mm	光学放大倍率	0.17X～1.125X	0.225X～1.5X	0.28X～1.875X	0.4X～2.5X	0.56X～3.75X	0.84X～5.625X	1.125X～7.5X
	视场范围(mm)	21.2X28.2～3.2X4.27	16X21.33～2.4X3.2	12.9X17.1～1.92 X2.56	9X12～1.44 X1.92	6.4X8.6～0.96X1.28	4.3X5.7～0.64X0.85	3.2X4.27～0.48X0.64
1X WD:82mm	光学放大倍率	0.225X～1.5X	0.3X～2X	0.375X～2. 5X	0.5X～3.35X	0.75X～5X	1.125X～7.5X	1.5X～10X
	视场范围(mm)	16X21.3～2.4X3.2	12X16～1.8X2.4	9.6X12.8～1.44X1.92	7.2X9.6～1.07X1.4	4.8X6.4～0.72X0.96	3.2X4.27～0.48X0.64	2.4X3.2～0.36X0.48
1.5X WD:54mm	光学放大倍率	0.34X～2.25X	0.45X～3X	0.5625X～3.75X	0.75X～5X	1.125X～7.5X	1.6875X～11.25X	2.25X～15X
	视场范围(mm)	10.6X14.1～1.6X2.13	8X10.67～1.2X1.6	6.4X8.53～0.96X1.28	4.8X6.4～0.72X0.96	3.2X4.27～0.48X0.64	2.13X2.84～0.32X0.43	1.6X2.13～0.24X0.32
2X WD:35mm	光学放大倍率	0.45X～3X	0.6X～4X	0.75X～5X	1X～6.7X	1.5X～10X	2.25X～15X	3X～20X
	视场范围(mm)	8X10.7～1.2X1.6	6X8～0.9X1.2	4.8X6.4～0.72X0.96	3.6X4.8～0.54X0.72	2.4X3.2～0.36X0.48	1.6X2.1～0.24X0.32	1.2X1.6～0.18X0.24
4.5X WD:16mm	光学放大倍率	1.01X～6.75X	1.35X～9X	1.69X～11.25X	2.26X～15.07X	3.37X～22.5X	5.06X～33.75X	6.75X～45X
	视场范围(mm)	3.56X4.74～0.53X0.71	2.67X3.56～0.4X0.53	2.13X2.84～0.32X0.43	1.59X2.12～0.24X0.32	1.07X1.42～0.16X0.21	0.71X0.95～0.11X0.14	0.53X0.71～0.08X0.11
变倍主体连续变倍范围0.75X～5X

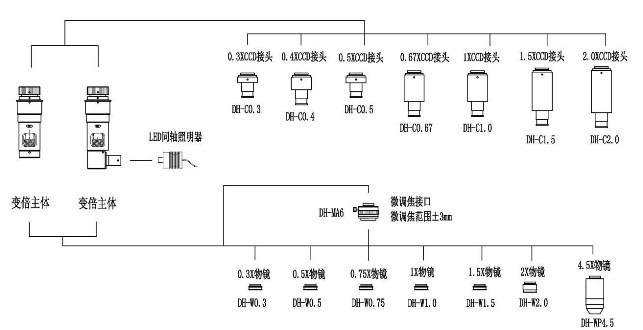

可选配件
光纤强光源	移动台	万向支架	调焦支架	底座	CCD接口	金相物镜	相机
