一键快速影像测量仪KSM900

　　　 一键快速影像测量仪KSM900系列是由我们与航空航天飞行控制和航天精密机械领域的专家合作，经过潜心研究开发出的集光、机、电、计算机图像处理技术于一体的新型高精度、高科技的快速影像测量仪器。该仪器利用独特的光学设计的双侧远心光学镜头，具有超景深、广视野、无畸变的特点，并配合使用了专业的平行透射光源，对被检测物体进行光学放大成像，再经数字摄影系统将被测物体影像送入计算机后，使用“亚像素算法”先进技术对被检测物品进行自动对焦和快速自动追寻边界，从而精确测量出物体几何尺寸和形位公差，测量参数十分丰富。快速影像测量仪具有独特的Z轴精密自动对焦、自编程、测量方便快速，测量精度高等特点，是万能工具显微镜、投影仪等传统检测工具的升级换代产品，特别适合较小零件的批量快速检测。是2025年中国迈向高端制造业、制定中国标准的得力助手。

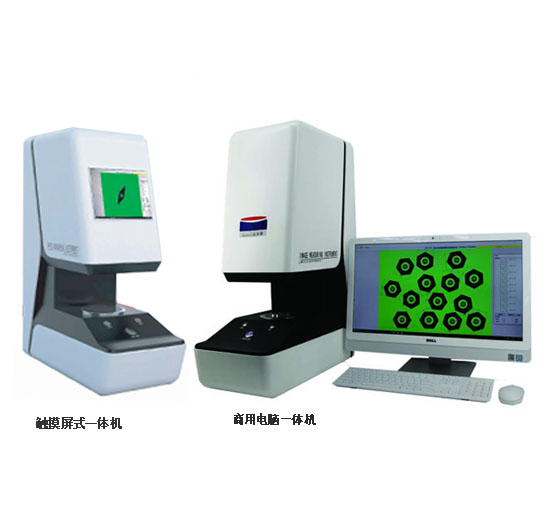

　　　可选触摸屏一体机。



　◇ 微电子电路封装制造领域

　◇ 汽车零部件制造领域

　◇ 塑胶、模具制造领域

　◇ 医疗器械领域

　◇ 刀具切割加工领域

　◇ 高等院校、科研院所

　◇ 精密零部件质量控制等

　 　比如：螺丝、橡胶、硅胶、塑料件，车、铣、刀削片，冲压件，激光切割件，金属齿轮，模具，连接器，LED铝基板，机械手表，PCB电路板，弹簧，PCBN刀片，端子等。

◇ 效率低：每个工件的检测需要十八般武艺齐上阵，像是做手术。检测结果手工记录，报告制作费时费力，工时长、效率低。

◇ 准确性低：检测人员不同、实用工具不同、习惯不同、甚至疲劳和心情直接影响测量结果不同。

◇ 操作复杂：检测工具种类繁多，新旧不一、磨损不同、寿命短、须经常校验、购买、更新等产生较高经济负担。培训新学员掌握使用种类繁多的工具需要较长时间，仅限于专人操作。



◇ 效率高：

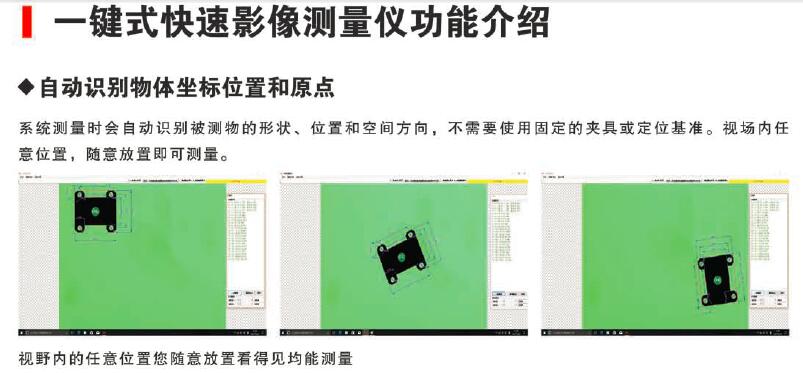

　　1、自动识别物体坐标位置和远点。

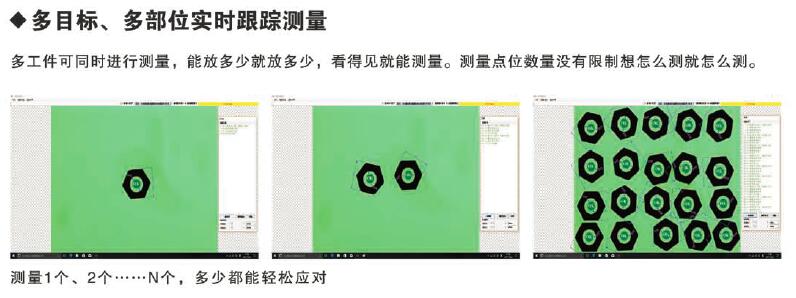

　　2、对视场内的多个目标、多点位置实时跟踪测量，看见多少测量多少。

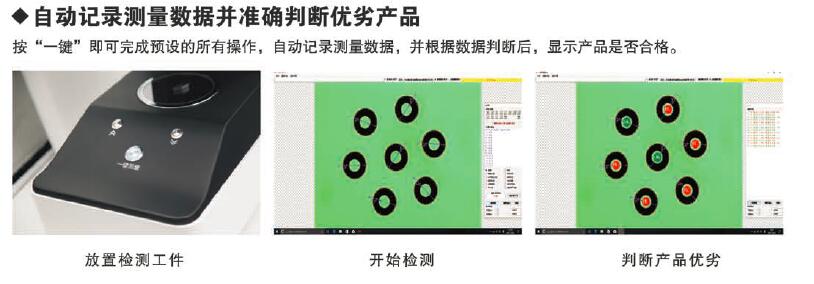

　　3、自动记录测量数据并准确判断优劣产品。

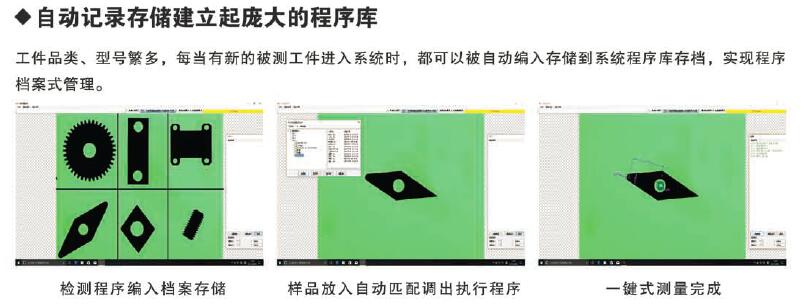

　　4、自动记录存储建立起庞大的程序库。

◇ 准确性高：

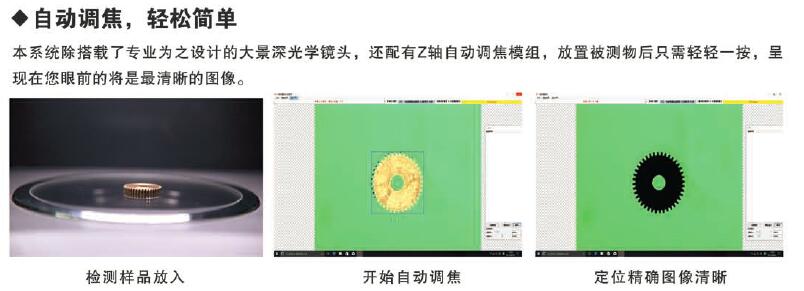

　　1.自动调焦、轻松简单。

　　2.数字调制光源、科技之光。

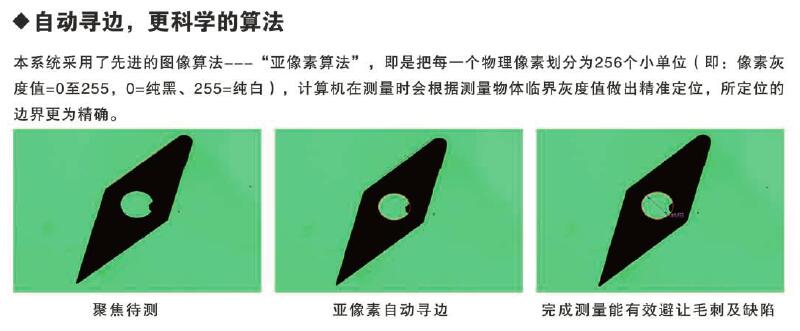

　　3.自动寻边、更科学的算法。

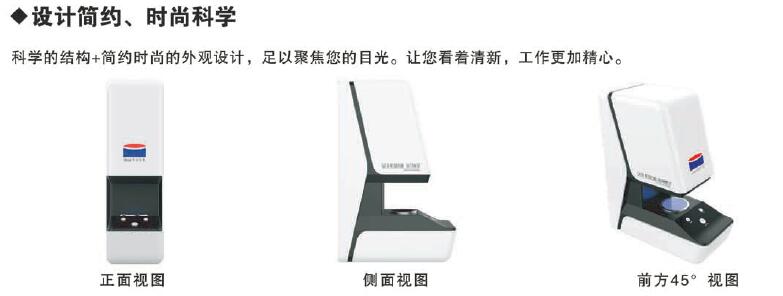

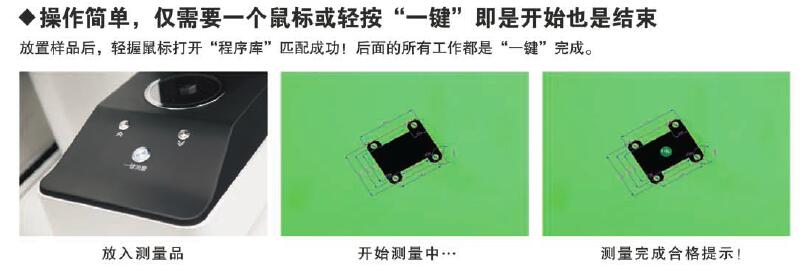

◇ 操作简单：简约、科学、时尚的外观设计，看着清新、工作精心。



技术参数			FSM900E	FSM900H	FSM900AE	FSM900AH
光学镜头	0.088X-120mm	1/3",工作范围54.5*40.9mm	可选		可选
		1/2.5",工作范围65.3*49mm	可选		可选
		1/1.8",工作距离81.2*60.9mm	可选		可选
		2/3",工作距离直径100mm	可选		可选
	0.136X-186mm	1/3",工作范围35.3*26.5mm		可选		可选
		1/2.5"，工作范围39.6*32.3mm		可选		可选
光学景深	16mm		可选		可选
	26mm		可选		可选
	30mm		可选		可选
	45mm		可选		可选
	18.6-96mm			可选		可选
计算机	商用台式机 windows 10系统		标配
	工业嵌入式（触摸屏），windows10 系统				标配
测量单元	软件版本		IM 1.0
	测量精度		±4um	±2um	±4um	±2um
	重复精度		≦1um
照明系统	表面光	环形Led白光，24V/11W,照射角度20°	标配
	轮廓光	光束直径100mm，绿光，3.5V/350mA
数字相机	彩色，CMOS，分辨率2592*1944
调焦控制	自动(直流伺服系统)
Z轴行程			100mm
外形尺寸			300mm*550mm*800mm
机器重量			30KG		33KG
最大承重			5KG

可选配件
