YX100、YX100BD、YX100DIC 超长工作距离正置金相显微镜

YX100(落射光照明)、YX100BD(明暗视场观察)YX100DIC(微分干涉功能)
  • 产品简介
  • 技术参数
  • 可选配件

YX32L03、YX32L30、YX32L30BD正置金相显微镜简介:

  YX100(落射光照明)、YX100BD(明暗视场观察)YX100DIC(微分干涉功能)工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能,导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动,机构升降平稳。产品适用于精密零件,集成电路,包装材料等产品检测。

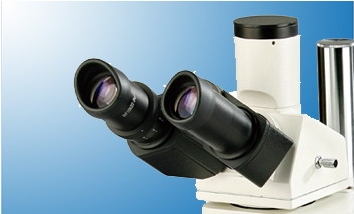

1、观察系统:

  ◇ 铰链式观察筒:三目观察筒,单适度可调,镜筒30°倾斜,可进行100%透光摄影,可连接摄像装置。

  ◇ 目镜:WF10X 大视野平场目镜,视场22mm,提供宽阔平坦的观察空间。

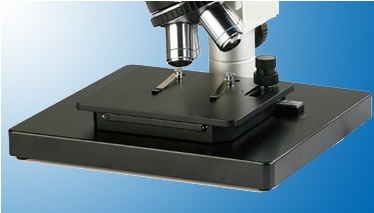

2、物镜、载物台:

 ◇ 配置无限远长工作距离平场消色差无盖玻片物镜、BD明暗场物镜、DIC物镜,具有优良的光学性能。

 ◇ 机械式载物台,底座外形尺寸:300mm*259mm

机械式载物台外形尺寸:160mm*140mm,移动范围:35mm*30mm,载物台手轮在载物上方,使用者可方便移动载物台。

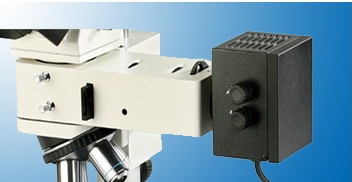

3、落射照明系统:

 ◇ 采用亮度可调卤素灯(6V/30适用于YX100,12V/50W适用于YX100BD、YX100DIC)照明系统,不仅能对通常的明视场观察法,还能对偏光、暗场观察法、DIC观察法提供清晰鲜明的显微观察像。

  ◇ 内置视场光阑和孔径光阑,能有效控制视场范围,调节视场衬度,且视场光阑中心可调。

  ◇ 配置起偏器(360°旋转)和检偏器,可实现偏光观察。

  ◇ 转盘式滤色片组,带黄、绿、蓝三种滤色片 和磨砂玻璃,为观察各种样品提供不同色度的照明。

  ◇ 翻盖式灯箱设计使更换灯泡更方便、快捷。

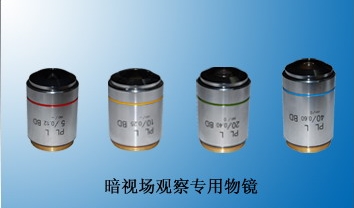

4、暗场观察(YX32L30BD适用):

 ◇ 配置高品质的明暗视场物镜与明暗场照明装置,对照明系统的有害光线进行有效消除,使暗视场的成像效果得到了明显提高。

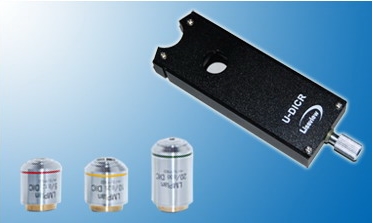

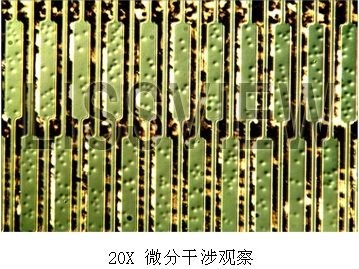

5、微分干涉相衬观察系统:

 ◇ 微分干涉组件插板(DIC插板)与相适配的物镜校正正好干涉平面高度,不需要特别调整,方便用户使用。干涉的变化可通过精密丝杠的旋转调节而改变。

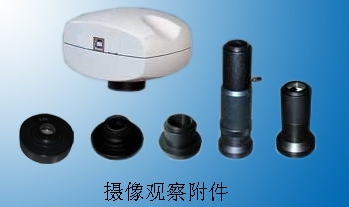

6、照相、摄影装置:

  ◇ 通过配置摄像观察附件(CCD接头、数码相机接头、数码单反相机接头等),可实现高清晰的数码摄录和摄像观察。

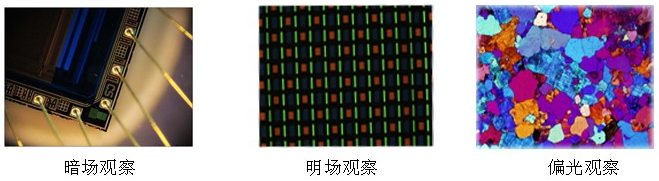

7、数码拍照效果图:







YX100、YX100BD、YX100DIC 超长工作距离正置金相显微镜技术参数:

标准配置
目镜 大视野 WF10X(视场数Φ22mm)
物镜

无限远平场消色差物镜

YX100(配明场物镜)

PL L5X/0.12 工作距离:26.1 mm
PL L10X/0.25 工作距离:20.2 mm
PL L20X/0.40 BD 工作距离:7.2mm
PL L50X/0.70 工作距离:3.68

无限远平场消色差物镜

YX100BD (配明/暗场物镜)

PL L5X/0.12 BD 工作距离:8.05 mm
PL L10X/0.25 BD 工作距离:7.86 mm
PL L20X/0.40 BD 工作距离:7.2 mm
PL L50X/0.70 工作距离:3.68
YX100DIC (DIC物镜) LM Plan 5X/0.12 DIC 工作距离 15mm
LM Plan 10X/0.3 DIC 工作距离 10.5mm
LM Plan 20X/0.4 DIC 工作距离 4.47mm
无限远平常消色差物镜PL L50X/0.70 工作距离3.68mm
DIC插板 YX100DIC 适用 适用于LM Plan 5X DIC 、LM Plan 10X DIC、LM Plan 20X DIC 物镜
目镜筒 30˚倾斜,瞳距调节范围53~75mm.
调焦机构 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm.
转换器 五孔(内向式滚珠内定位)
载物台

底座外形尺寸:300mm*240mm

机械式载物台外形尺寸:185mm*140mm

双层机械移动式载物台, 外形尺寸:210mmX140mm,移动范围:35mmX30mm

落射照明系统 YX100 6V30W卤素灯,亮度可调
YX100BD、YX100DIC 12V50W卤素灯,亮度可调
内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置、推拉式检偏器与起偏器
选配件 目镜 分划目镜10X(Φ22mm),格值0.1mm/格
物镜 YX100 PL L40X/0.60 WD3.98mm
PL L60X/0.70 WD2.08mm
PL L80X/0.80 WD1.25mm
PL L100X/0.85 WD0.40mm
YX32L30BD PL L40X/0.60 BD WD3.0mm
PL L60X/0.70 BD WD1.65mm
PL L80X/0.80 BD WD0.80mm
PL L100X/0.85 BD WD0.40mm
CCD接头 0.4X、0.5X、1X、0.5X带分划板
数码摄像头、CCD接头 1000万像素、500万像素、20000万像素
数码相机、单反相机接头 尼康、佳能、索尼等单反相机
其它
