DMZH0670 大变倍比单筒视频显微镜
主要特点： 0.6X~7.0X连续变倍、同轴光照明或外置照明方式
- 产品简介
- 技术参数
- 可选配件
DMZH0670 大变倍比、高分辨率连续变倍单筒视频显微镜简介：
◇ 具有较大的变倍比12:1，采用无限远光学系统设计。
◇ 可选多种倍率CCD接头和多种倍率物镜，同轴照明、环形灯照明。
◇ 包括DMZH0670、DMZH0670C、DMZH0670-D（外形与DMZH0670同）、DMZ0670C-D（外形与DMZH0670C同）、DMZH0670C-PL、DMZH0670-AZ。
◇ 别适用于电子设备、LCD、LED等领域的数码成像观察、检查和数据测量。
◇ 主要技术规格：
| 主要技术规格 | |
|---|---|
| 物镜连续变倍范围 | 0.58X~7.0X |
| 变倍比 | 12:1 |
| 标准工作距离 | 82mm（1X物镜） |
| 照明 | 可调光高亮度长寿命LED同轴照明；LED环形灯照明 |
| 主机与支架配合尺寸 | Φ45mm |
| 接口 | 标准CS接口（支承面到CCD靶面距离为12.5mm） |

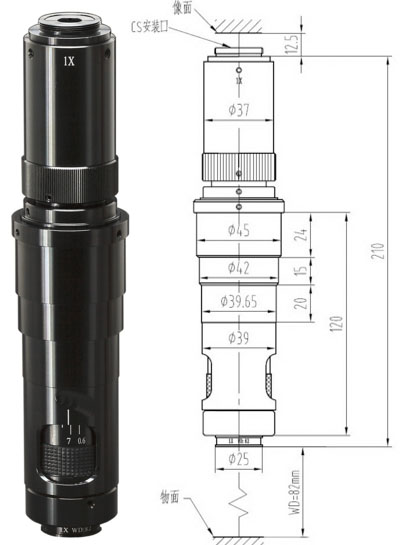

DMZH0670 大变倍比、高分辨率连续变倍单筒视频显微镜外形图：

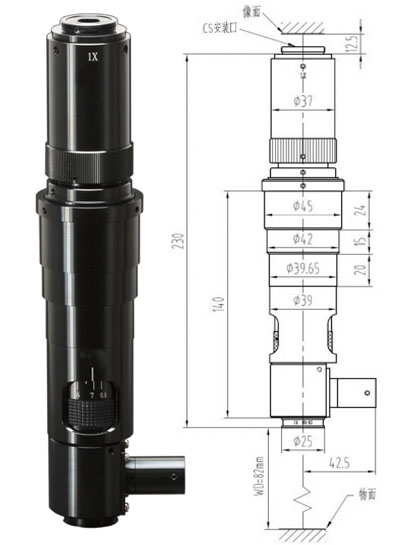

DMZH0670C 大变倍比、高分辨率连续变倍单筒视频显微镜外形图：

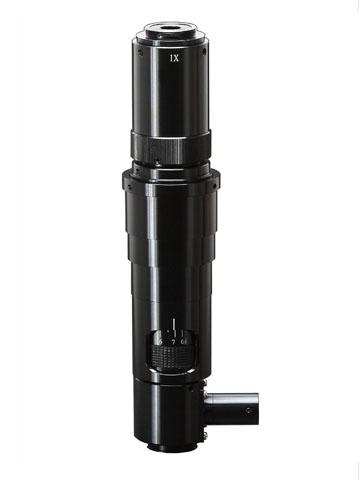

DMZH0670P 大变倍比、高分辨率连续变倍单筒视频显微镜外形图：

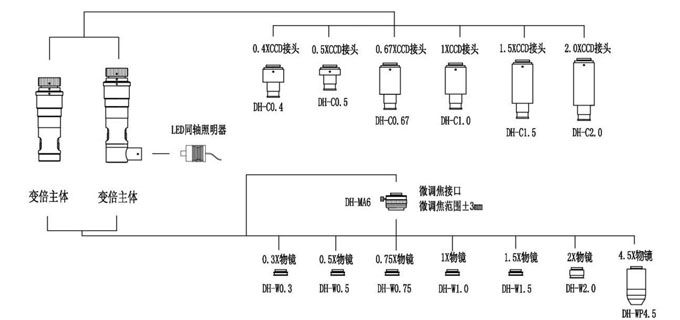

DMZH0670 大变倍比、高分辨率连续变倍单筒视频显微镜分解图：
DMZH0670 单筒视频显微镜光学参数：
| 倍率 | NA | 景深 | 分辨率 | TV失真 | 其它 |
|---|---|---|---|---|---|
| 0.58X | 0.021 | 3.3mm | 16.0μm | 0.32% | 安装尺寸：Φ45mm 最大兼容相机：1/2" CCD 螺纹接口：1英吋32扣 |
| 2.0X | 0.067 | 0.30mm | 5.0μm | 0.22% | |
| 4.0X | 0.093 | 0.11mm | 3.6μm | 0.19% | |
| 7X | 0.097 | 0.06mm | 3.5μm | 0.16% |
| 物镜 | 项目 | CCD接头 | |||||
|---|---|---|---|---|---|---|---|
| 0.4X | 0.5X | 0.67X | 1X | 1.5X | 2X | ||
0.3X WD:193mm |
光学放大倍数 | 0.07X～0.84X | 0.09X～1.05X | 0.12X～1.4X | 0.17X～2.1X | 0.26X～3.15X | 0.35X～4.2X |
| 视场范围（）mm | 50X66.67～4.3X5.7 | 40X53.33～3.43X4.57 | 30X40～2.57X3.43 | 21.1X28.2～1.71X2.29 | 13.85X18.46～1.14X1.52 | 10.3X13.71～0.86X1.14 | |
| 0.5X WD:175mm | 光学放大倍率 | 0.12X～1.4X | 0.15X～1.75X | 0.2X～2.34X | 0.29X～3.5X | 0.44X～5.25X | 0.58X～7X |
| 视场范围(mm) | 30X40～2.57X3.43 | 24X32～2.06X2.74 | 18X24～1.5X2 | 12.4X16.5～1.03X1.37 | 8.2X10.91～0.69X0.91 | 6.2X8.3～0.51X0.69 | |
| 0.75X WD:117mm | 光学放大倍率 | 0.18X～2.1X | 0.22X～2.62X | 0.3X～3.5X | 0.44X～5.25X | 0.65X～7.87X | 0.87X～10.5X |
| 视场范围(mm) | 20X26.67～1.7X2.3 | 16X21.33～1.37 X1.83 | 12X16～1.03 X1.37 | 8.2X10.9～0.69X0.91 | 5.53X7.38～0.46X0.61 | 4.1X5.52～0.34X0.46 | |
1X WD:82mm |
光学放大倍率 | 0.24X～2.8X | 0.3X～3.5X | 0.4X～4.69X | 0.58X～7X | 0.87X～10.5X | 1.16X～14X |
| 视场范围(mm) | 15X20～1.3X1.7 | 12X16～1.03X1.37 | 9X12～0.77X1 | 6.2X8.3～0.51X0.69 | 4.1X5.52～0.34X0.46 | 3.1X4.1～0.26X0.34 | |
| 1.5X WD:54mm | 光学放大倍率 | 0.36X～4.2X | 0.45X～5.25X | 0.6X～7X | 0.87X～10.5X | 1.30X～15.75X | 1.7X～21X |
| 视场范围(mm) | 10X13.33～0.86X1.14 | 8X10.67～0.69X0.91 | 6X8～0.5X0.7 | 4.13X5.52～0.34X0.46 | 2.77X3.69～0.23X0.3 | 2.1X2.82～0.17X0.23 | |
| 2X WD:35mm | 光学放大倍率 | 0.48X～5.6X | 0.6X～7X | 0.8X～9.38X | 1.16X～14X | 1.7X～21X | 2.3X～28X |
| 视场范围(mm) | 7.5X10～0.64X0.86 | 6X8～0.51X0.69 | 4.5X6～0.38X0.51 | 3.1X4.1～0.26X0.34 | 2.1X2.82～0.18X0.23 | 1.57X2.09～0.13X0.17 | |
| 4.5X WD:16mm | 光学放大倍率 | 1.0X～12.6X | 1.3X～15.8X | 1.7X～21.1X | 2.6X～31.5X | 3.9X～47.3X | 5.2X～63X |
| 视场范围(mm) | 3.5X4.6～0.29X0.38 | 2.8X3.7～0.23X0.30 | 2.1X2.7～0.17X0.23 | 1.4X1.8～0.11X0.15 | 0.92X1.23～0.08X0.10 | 0.69X0.92～0.06X0.08 | |
| 变倍主体连续变倍范围0.58X～7.0X | |||||||
| 可选配件 | |||||||
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
| 光纤强光源 | 移动台 | 万向支架 | 调焦支架 | 底座 | CCD接口 | 金相物镜 | 相机 |
