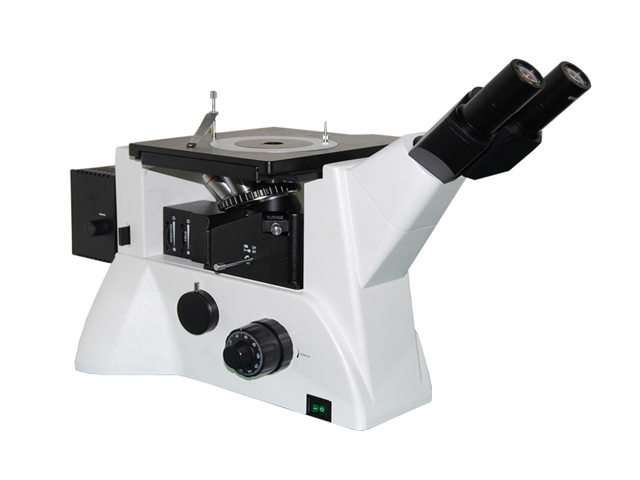

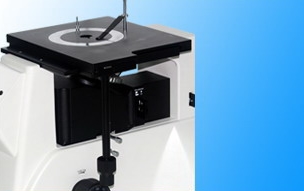

YX20、YX20BD、YX20DIC、YX20BDDIC倒置金相显微镜

YX20(常规倒置金相显微镜)、YX20BD(明暗场功能)、YX20DIC(微分干涉相衬功能)、YX20BDDIC(明暗场微分干涉功能)
  • 产品简介
  • 技术参数
  • 可选配件

YX20、YX20BD、YX20DIC、YX20BDDIC 倒置金相显微镜简介:

  YX20(常规倒置金相显微镜)、YX20BD(明暗场功能倒置金相显微镜)、YX20DIC(微分干涉相衬功能倒置金相显微镜)、YX20BDDIC(明暗场微分干涉功能倒置金相显微镜)采用优良的无限远光学系统,可实现明视场观察、偏光观察、暗场观察、微分干涉观察等功能。模块化的功能设计理念、还可以方便升级系统。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。

1、观察系统:

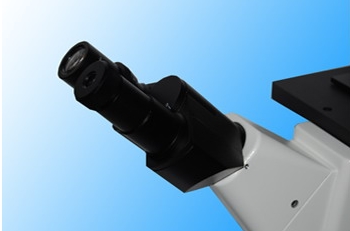

 ◇ 铰链式观察筒:三目观察筒,45°倾斜,操作时不需要长时间低头或平视观察,使操作者的颈与肩部得到有效释放。平场广角目镜视场数可达22mm,使目视观察更为广阔、舒适,可适配橡胶眼罩。



2、机械载物台:



 ◇ 机械移动载物台,内置可旋转圆形载物台板,板中设置的异性观察窗口适合于不同规格试样的显微观察,在进行偏光观察时可旋转圆形载物台板,以满足偏光镜检的要求。

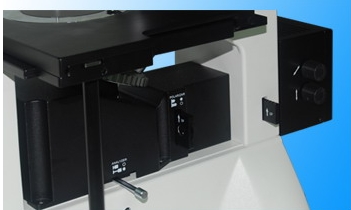

3、照明系统:

 ◇ 采用柯拉照明方式,孔径光阑与视场光阑可通过拨盘进行调节。

 ◇ 选配的起偏器可360°调整偏振角,以观察不同偏深状态下的显微图像。

 ◇ 可选配明暗场照明器,快速升级产品系统功能。

 ◇ 可选择12V/30W与12V/50W卤素灯照明。



5、暗场观察(适用YX100BD机型):

 ◇ 配置高品质的明暗视场物镜与明暗场照明装置,对照明系统的有害光线进行有效消除,使暗视场的成像效果得到了明显提高。



6、微分干涉相衬观察系统(适用YX20DIC 机型)

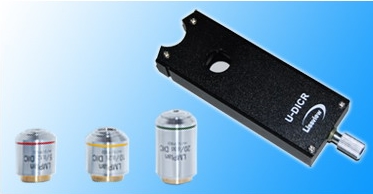

 ◇ 微分干涉组件插板(DIC插板)与相适配的物镜校正好干涉平面高度,不需要特别调整,方便用户使用。干涉色的变化可通过精密丝杠的旋转调节而改变。







7、明、暗场微分干涉相衬观察系统(适用YX100BDDIC机型):

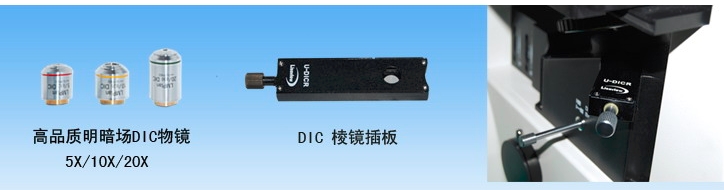

 ◇ 全新设计的明、暗场微分干涉物镜(5X、10X、20X),从低倍到高倍都能得到清晰、平坦的微分干涉显微图像。用户只需要在正交偏光的基础上插入DIC棱镜,既可进行明视场DIC微分干涉观察。使用DIC技术,可以使物体表面微小的高低差产生明显的浮雕效果,极大的提高图像的对比度。同时也可以在不用更换暗场物镜的情况下实现暗场观察,操作既方便也节约另外购置暗场物镜的成本。





8、照相、摄影装置:

 ◇ 通过配置摄像观察附件(CCD接头、数码相机接头、数码单反相机接头等),可实现高清晰的数码摄录和摄像观察。

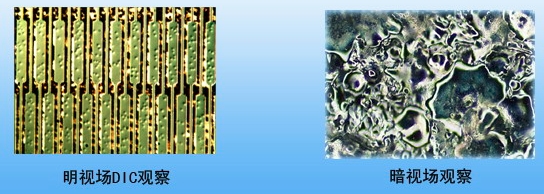

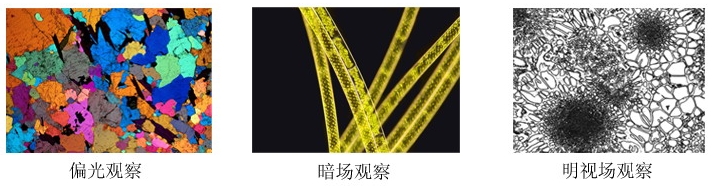

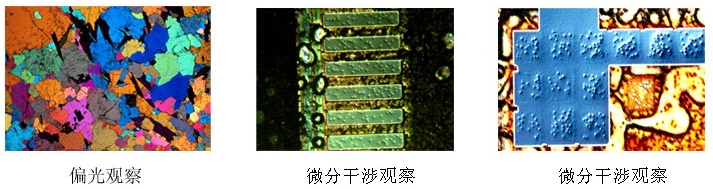

9、数码拍照效果图:







Leica DFC450、DFC450C Technical Data:

标准配置
目镜 大视野 WF10X(视场数Φ22mm)

无限远平场消色差物镜

(无盖玻片)

YX20

(明场物镜)

PL L5X/0.25 工作距离:5m
PL L20X/0.40 工作距离:20.2 mm
PL L40X/0.60 工作距离:8.80 mm
PL L50X/0.70 工作距离:3.68mm
PL L100X/0.85 (干式) 工作距离:0.40mm

YX100BD

(明、暗场物镜)

PL L5X/0.12 BD 工作距离:8.05 mm
PL L10X/0.25 BD 工作距离:7.86 mm
PL L20X/0.40 BD 工作距离:7.2 mm
PL L50X/0.70 BD 工作距离:1.75mm

YX20DIC

(配微分干涉相衬物镜)

LMPlan 5X/0.3 DIC WD15mm
LMPlan10X/0.3 DIC WD 10.5mm
LMPlan20X/0.4 DIC WD 4.5mm
PL L50X/0.7 WD 3.68mm

YX20BDDIC

(配明/暗场、微分干涉物镜)

LM Plan 5X/0.12 BDDIC WD7.9mm
LM plan 10X/0.3 BDDIC WD6.03mm
LM Plan 20X/0.4 BDDIC WD1.4mm
PL L50X/0.70 WD 2.5mm
目镜筒 45˚倾斜,瞳距调节范围53~75mm.
调焦机构 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm.
转换器 五孔(内向式滚珠内定位)
微分干涉相衬插板 适用于LMPlan 5X 、10X、20XBDDIC 或LMPlan 5X 、10X、20XDIC物镜
载物台

机械移动式载物台, 外形尺寸:242mmX200mm,移动范围:30mmX30mm

圆形可旋转载物台,最大直径130mm,最小通光口径小于20mm

照明系统 YX20 常规倒置金相显微镜 6V30W卤素灯,亮度可调
YX20BD 明暗场功能倒置金相显微镜 12V50W卤素灯,亮度可调
YX100DIC
YX100BDDIC
内置视场光阑、孔径光阑与拉板式起偏器
配置黄、蓝、绿滤色片与磨砂玻璃片
选配件
选配件 目镜 分划目镜10X(Φ22mm)
物镜 YX20 明视场物镜:5X、40X、60X、80X、100X(油镜)
YX20BD 明/暗场物镜:40X、60X、80X、100X
CCD接头 0.5X、1X、0.5X带分划板
数码摄像头、CCD接头 1000万像素、500万像素、20000万像素
数码相机、单反相机接头 尼康、佳能、索尼等单反相机
其它
