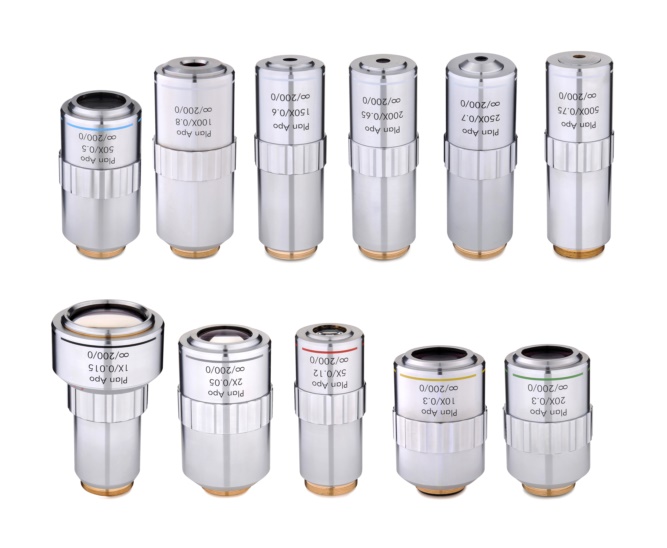

◇ M PLAN APO 95mm齐焦超长工作距离金相物镜为外国光学专家为我们量身设计的具有国际质量标准的专业镜头。
◇ 此系列物镜采用平场复消色差设计,在可见光波段进行了色差和球差无限远光学矫正,保证每一个物镜都具有良好的成像效果。
◇ M PLAN APO 95mm齐焦超长工作距离金相物镜采用焦距为F=200mm的透镜套管设计,M26*0.706外螺纹规格接口。非常适用于机器视觉应用或需要物镜与样本之间有一定间距的应用。
◇ 具有超大视野的特点,最大视场为∅50mm。
◇ 这些物镜的齐焦长度为95 mm。如要将这些物镜与其他制造商标准的物镜一起使用,我们可以提供相应的延长接口。
放大倍数 | 数值孔径 | W.D.(mm) | 焦距(mm) | 分辨率(μ) | 景深(μ) | 物方视场(mm) | 视场(mm)On image | 重量(g) |
---|---|---|---|---|---|---|---|---|
1X | 0.015 | 14.0 | 200 | 22.0 | 148 | 34.0 | 34 | 300 |
2X | 0.050 | 20.0 | 100 | 6.67 | 133 | 23.0 | 46 | 220 |
5X | 0.12 | 22.0 | 40 | 2.7 | 23.0 | 10.0 | 50 | 230 |
10X | 0.30 | 34.0 | 20 | 1.1 | 3.7 | 4.4 | 44 | 230 |
20X | 0.30 | 33.0 | 10 | 1.1 | 3.7 | 2.5 | 50 | 370 |
50X | 0.50 | 20.7 | 4 | 0.67 | 1.33 | 1.0 | 50 | 290 |
100X | 0.80 | 4.0 | 2 | 0.42 | 0.52 | 0.5 | 50 | 320 |
150X | 0.60 | 4.4 | 1.33 | 0.56 | 0.93 | 0.33 | 50 | 320 |
200X | 0.65 | 2.2 | 1.00 | 0.51 | 0.79 | 0.25 | 50 | 320 |
250X | 0.70 | 2.0 | 0.80 | 0.48 | 0.68 | 0.20 | 50 | 320 |
500X | 0.75 | 1.96 | 0.40 | 0.44 | 0.59 | 0.10 | 50 | 320 |
放大倍数 | 数值孔径 | W.D.(mm) | 焦距(mm) | 分辨率(μ) | 景深(μ) |
---|---|---|---|---|---|
M Plan Apo HL 2X | 0.055 | 34.6 | 100 | 5 | 91 |
M Plan Apo HL 5X | 0.14 | 45 | 40 | 2 | 14 |
M Plan Apo L 10X | 0.28 | 34 | 20 | 1 | 3.5 |
M Plan Apo HL 20X | 0.29 | 30.8 | 10 | 1 | 3.3 |
M Plan Apo HL 20X | 0.42 | 20.68 | 10 | 0.7 | 1.6 |
M Plan Apo HL 50X | 0.55 | 13.48 | 4 | 0.5 | 0.9 |
M Plan Apo HL 50X | 0.42 | 20.5 | 4 | 0.7 | 1.6 |
M Apo HL 100X | 0.55 | 12.5 | 2 | 0.61 | 0.9 |
