单筒显微镜、视频显微镜 > 手动连续变倍单筒显微镜 >

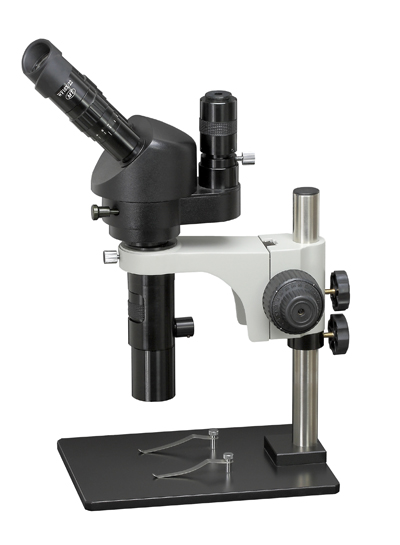

DMZH1490高对比度同轴照明单筒显微镜
主要特点：高对比度，高清晰度，能看清包括LCD、芯片、晶圆等几乎一切物体，特别适合于高端研究用。
- 产品简介
- 技术参数
- 可选配件
DMZH1490高对比度同轴照明单筒显微镜主要特点：
◇ 独创的成像和照明光学系统设计，使它有更好的对比度和景深。
◇ DMZH1490BT可以同时进行视频显示（连接数码摄像头或CCD相机）和双目目视观察，目视观察成正像。
◇ 适用于各种物体的观察和检测，特别适合LCD、平面印刷品和其它高、低反射率同时存在的物品的检测。

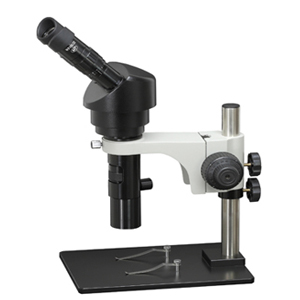

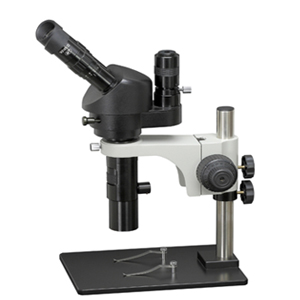

◇ 包括DMZH1490BC（双目）和DMZH1490BTC（三目）两个机型:
DMZH1490高对比度同轴照明单筒显微镜技术参数：
| 主要技术规格 | |
|---|---|
| 目视放大倍数 | 标准目视总放大倍率14X~90X ，配2X附加物镜和30X目镜，最大倍率540X |
| 连续变倍范围 | 1.4X~9X |
| 工作距离 | 73mm |
| 镜筒 | 双目头目镜筒倾斜45° |
| 光源 | 长寿命，多种颜色超强LED同轴照明 |
| 瞳距调节范围 | 52mm~76mm |
| 视度调节范围 | ±6屈光度 |
| 调焦范围 | 50mm |
| 支架与主机配合尺寸 | Φ45mm |
| 双目目镜观察光学参数 | ||||
|---|---|---|---|---|
| 目镜 | 光学项目 | 主机 | 加0.7X附件物镜 | 加2X附加物镜 |
| 10X/Φ22 | 总放大倍率 | 14X~90X | 9.8X~63X | 0.32%28X~180X |
| 视场范围(mm) | Φ15.7~Φ2.44 | Φ22.4~Φ3.5 | 0.22%Φ7.86~Φ1.22 | |
| 15X/Φ17 | 总放大倍率 | 21X~135X | 14.7X~94.5X | 42X~270X |
| 视场范围(mm) | Φ12.14~Φ1.89 | Φ17.35~Φ2.7 | Φ6.07~Φ0.94 | |
| 20X/Φ14 | 总放大倍率 | 28X~180X | 19.6X~126X | 56X~360X |
| 视场范围(mm) | Φ10~Φ1.56 | Φ14.29~Φ2.22 | Φ5~Φ0.78 | |
| 30X/Φ9 | 总放大倍率 | 42X~270X | 29.4X~189X | 84X~540X |
| 视场范围(mm) | Φ6.43~Φ1 | Φ9.18~Φ1.43 | Φ3.21~Φ0.5 | |
| 工作距离 | 103mm | 145mm | 35mm | |
| 变被体连续变倍范围：1.4X--9X | ||||
| 视频显示光学参数 | |||
|---|---|---|---|
| 附件物镜 | 光学项目 | CCD接头 | |
| 0.5X | 1X | ||
| 1X主机 | 总放大倍率 | 0.7X~4.5X | 1.4X~9X |
| 视场范围(mm) | 5.14X6.86~0.8X1.07 | 2.57X3.43~0.4X0.53 | |
| 工作距离 | 103 | ||
| 0.7X | 总放大倍率 | 0.49X~3.15X | 0.98X~6.3X |
| 视场范围(mm) | 7.35X9.8~1.14X1.52 | 3.67X4.9~0.57X0.76 | |
| 工作距离 | 145 | ||
| 2X | 总放大倍率 | 1.4X~9X | 2.8X~18X |
| 视场范围(mm) | 2.57X3.43~0.4X0.53 | 1.29X1.71~0.2X0.27 | |
| 工作距离 | 35mm | ||
| 变被体连续变倍范围：1.4X--9X | |||
| 可选配件 | |||||||
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
| 光纤强光源 | 移动台 | 万向支架 | 调焦支架 | 底座 | CCD接口 | 金相物镜 | 相机 |
