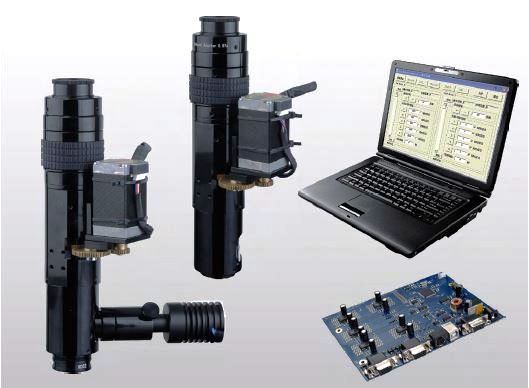

DMZH0745AT 电动单筒显微镜

◇ 紧凑型的结构设计，使所有功能都集中在有个镜筒上，非常适合现代设备中狭小的安装控件。

◇ 采用半复消色差平行光路成像系统，并应用先进的多层镀膜技术，极好的修正了视场边缘的成像效果，能得到高清晰度、高对比度的图像，自然还原观察物体的本真色彩。

◇ 变倍比1:6.5,变倍范围0.7X-4.5X,标准工作距离90mm，分辨率63-180lp/mm，满足机器视觉常规成像的要求。

◇ 可根据需要选择各种倍率的辅助物镜和CCD适配器，使得整个系统最大倍率范围可达0.09X-18X,工作距离37mm-356mm，物方视场范围0.23mm-91mm。

◇ 同轴照明系统，选用高亮度单颗1W LED ,色温5500K,照明均匀，适用于高反射率的表面精密检测以及外部照明受限的场合。

◇ 多种附加功能可选择。







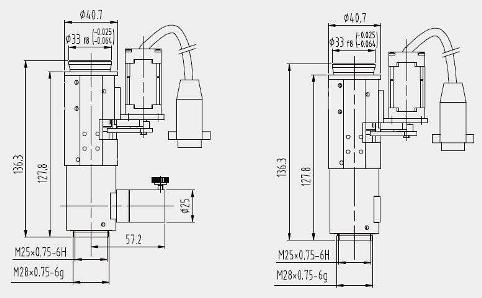

DMZH0745AT 电动单筒显微镜
电源	24VDC/2A
控制端	USB、RS-232，S-端子
双路五相步进电机连接插口	双路15针D-SUB连接器
Windows 操作系统	USB端口连接
电机	五相步进 步距角0.72° 24V/0.7A
操作软件	DMZH0746Mot Control



辅助物镜	Mag/FOV	0.5X CTV Low-High	0.67X CTV Low-Hoght	1X CTV Low-High	1.33X CTV Low-High	2X CTV Low-High	数值孔径 Low-High	分辨率(um)	景深（mm） Low-High
0.25X WD:356mm	Mag	0.09X-0.56X	0.12X-0.75X	0.18X-1.13X	0.24X-1.5X	0.35X-2.25X
	1/4"	45.70-7.12	34.03-5.33	22.85-3.56	17.18-2.68	11.42-1.78	0.0075-0.0175	27.78-9.26	13.89-1.54
	1/3"	68.64-10.64	51.12-8.04	34.32-5.32	25.80-4.0	17.16-2.66	0.0075-0.0175	27.78-9.26	13.89-1.54
	1/2"	91.36-14.16	68.06-10.66	45.68-7.08	34.34-5.32	22.84-3.54	0.0075-0.0175	27.78-9.26	13.89-1.54
	2/3"	125.68-19.52	93.62-14.66	62.84-9.76	47.25-7.34	31.42-4.88	0.0075-0.0175	27.78-9.26	13.89-1.54
0.5X WD:170mm	Mag	0.18X-1.13X	0.24X-1.5X	0.35X-2.25X	0.46X-3X	0.7X-4.5X
	1/4"	22.85-3.56	17.02-2.66	11.42-1.78	8.59-1.34	5.71-0.89	0.014-0.035	15.15-4.76	4.13-0.41
	1/3"	34.32-5.32	25.56-4	17.16-2.67	12.90-2.01	8.58-1.33	0.015-0.035	15.15-4.76	4.13-0.41
	1/2"	45.68-7.08	34.03-5.33	22.85-3.56	17.18-2.68	11.42-1.77	0.015-0.035	15.15-4.76	4.13-0.41
	2/3"	62.84-9.76	46.81-7.33	31.43-4.89	23.63-3.68	15.71-2.24	0.015-0.035	15.15-4.76	4.13-0.41
0.75X WD:113mm	Mag	0.27X-1.69X	0.35X-2.25X	0.53X-3.38X	0.7X-4.5X	1.05X-6.75X
	1/4"	15.22-2.38	11.34-1.78	7.61-1.19	5.72-0.89	3.81-0.59	0.0225-0.0525	9.80-3.14	1.73-0.18
	1/3"	22.86-3.56	17.04-2.67	11.43-1.78	8.59-1.34	5.72-0.89	0.0225-0.0525	9.80-3.14	1.73-0.18
	1/2"	30.46-4.74	22.69-.3.56	15.23-2.37	11.45-1.78	7.62-1.19	0.0225-0.0525	9.80-3.14	1.73-0.18
	2/3"	41.9-6.52	31.21-4.89	20.95-3.26	15.75-2.45	10.48-1.63	0.0225-0.0525	9.80-3.14	1.73-0.18
1X WD:90mm	Mag	0.35X-2.25X	0.47X-3X	0.7X-4.5X	0.94X-6X	1.4X-9X
	1/4"	11.42-1.78	8.51-1.33	5.71-0.89	4.29-6.7	2.86-0.45	0.03-0.07	7.25-2.35	0.95-0.10
	1/3"	17.16-2.67	12.77-2.01	8.58-1.33	6.45-1.0	4.29-0.67	0.03-0.07	7.25-2.35	0.95-0.10
	1/2"	22.85-3.56	17.01-2.67	11.42-1.77	8.59-1.33	5.71-0.89	0.03-0.07	7.25-2.35	0.95-0.10
	2/3"	31.43-4.89	23.40-3.65	15.71-2.44	11.81-1.83	7.86-1.22	0.03-0.07	7.25-2.35	0.95-0.10
1.5X WD:52mm	Mag	0.53-3.38X	0.71X-4.50X	1.05X-6.75X	1.40X-8.98X	2.10X-13.50X
	1/4"	7.61-1.19	5.67-0.89	3.81-0.59	2.86-0.44	1.91-0.30	0.045-0.105	4.90-1.57	0.43-0.04
	1/3"	11.43-1.78	8.52-1.33	5.72-0.89	4.3-0.67	2.86-0.44	0.045-0.105	4.90-1.57	0.43-0.04
	1/2"	15.23-2.37	11.34-1.77	7.62-1.19	5.73-0.89	3.81-0.59	0.045-0.105	4.90-1.57	0.43-0.04
	2/3"	15.00-3.26	15.60-2.44	10.48-1.63	7.88-1.22	5.24-0.81	0.045-0.105	4.90-1.57	0.43-0.04
2X WD:37mm	Mag	0.70X-4.50X	0.94X-6.00X	1.40X-9.00X	1.86X-11.97X	2.80X-18.00X
	1/4"	5.71-0.89	4.26-0.67	2.86-0.45	2.15-0.34	1.43-0.23	0.06-0.14	3.62-1.17	0.24-0.02
	1/3"	8.58-1.33	6.39-1.00	4.29-0.67	3.22-0.50	2.15-0.33	0.06-0.14	3.62-1.17	0.24-0.02
	1/2"	11.42-1.77	8.51-1.33	5.71-0.89	4.29-0.67	2.86-0.44	0.06-0.14	3.62-1.17	0.24-0.02
	2/3"	11.40-2.44	11.70-1.83	7.86-1.22	5.91-0.92	3.93-0.61	0.06-0.14	3.62-1.17	0.24-0.02

　注：

　◇　FOV值是根据所使用的CCD芯片对角线尺寸的大小及系统倍率计算而得的所能实际　观察到的物体大小，以对角线值来度量。水平方向＝对角线×0.8 ，竖直方向=对角线*0.6

　◇　使用同轴照明时推荐使1X以上的辅助物镜和1X以上的CTV，过小的倍率配置，会导致变焦镜头处于低倍时，周边视场出现阴影。
